Сеть G-AnyLAN


Сеть lOOVG-AnyLAN - это одна из последних разработок высокоскоростных локальных сетей, недавно появившаяся на рынке. Она разработана фирмами Hewlett-Packard и IBM и соответствует стандарту IEEE 802.12, так что уровень ее стандартизации достаточно высокий. Главными достоинствами ее являются большая скорость обмена, сравнительно невысокая стоимость аппаратуры (примерно вдвое дороже по сравнению с наиболее популярной сетью Ethernet 10BASE-T), централизованный метод управления обменом без конфликтов и совместимость на уровне пакетов с популярными сетями Ethernet и Token-Ring. В названии сети цифра 100 соответствует скорости 100 Мбит/с, буквы VG обозначают дешевую витую пару категории 3 (Voice Grade), a AnyLAN (любая сеть) обозначает то, что сеть совместима с двумя самыми распространенными сетями.

Основные технические характеристики сети lOOVG-AnyLAN следующие.

  • Скорость передачи - 100 Мбит/с.
  • Топология - звезда с возможностью наращивания.
  • Метод доступа - централизованный, бесконфликтный (Demand Priority - с запросом приоритета).
  • Среда передачи - счетверенная неэкранированная витая пара (кабели UTP категории 3,4 или 5), сдвоенная витая пара (кабель UTP категории 5), сдвоенная экранированная витая пара (STP), а также оптоволоконный кабель. Сейчас в основном распространена счетверенная витая пара.
  • Максимальная длина кабеля между концентратором и абонентом и между концентраторами - 100 м (для UTP кабеля категории 3), 150 м (для UTP кабеля категории 5 и экранированного кабеля), 2 км (для оптоволоконного кабеля).
  • Таким образом, параметры сети 100VG-AnyLAN довольно близки к параметрам сети Fast Ethernet. Однако главное преимущество Fast Ethernet -это полная совместимость с наиболее распространенной сетью Ethernet (в случае lOOVG-AnyLAN для этого обязательно требуется коммутатор

    или мост). В то же время, централизованное управление lOOVG-AnyLAN, исключающее конфликты и гарантирующее предельную величину времени доступа (чего не предусмотрено в сети Ethernet), также нельзя сбрасывать со счетов.


    Пример структуры сети lOOVG-AnyLAN показан на рис. 5.18.

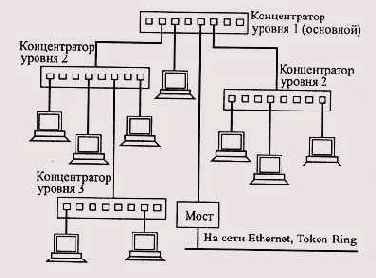

    Рис. 5.18. Структура сети 10OVG-AnyLAN



    Сеть lOOVG-AnyLAN состоит из центрального (основного) концентратора уровня 1, к которому могут подключаться как отдельные абоненты, так и концентраторы уровня 2, к которым в свою очередь подключаются абоненты и концентраторы уровня 3. При этом сеть может иметь не более трех таких уровней. Получается, что максимальный размер сети может составлять 600 метров для неэкранированной витой пары.

    В отличие от неинтеллектуальных концентраторов других сетей (например, Ethernet), концентраторы сети lOOVG-AnyLAN - это интеллектуальные контроллеры, которые управляют всем доступом к сети. Для этого они непрерывно контролируют запросы, поступающие на все порты. Концентраторы принимают все приходящие пакеты и отправляют их только тем абонентам, которым они адресованы. Однако никакой обработки информации они не производят, то есть в данном случае получается все-таки не настоящая (активная) звезда, но и не пассивная звезда.

    Каждый из концентраторов может быть настроен на работу с форматами пакетов Ethernet или пакетов Token-Ring. При этом концентраторы всей сети должны работать с пакетами только какого-нибудь одного формата. Для связи с сетями Ethernet и Token-Ring необходимы мосты, но мосты довольно простые.

    Концентраторы имеют один порт верхнего уровня (для присоединения его к концентратору более высокого уровня) и несколько портов нижнего уровня (для присоединения абонентов). В качестве абонента может выступать компьютер (рабочая станция), сервер, мост, маршрутизатор, коммутатор, а также другой концентратор.

    Каждый порт концентратора может быть установлен в один из двух возможных режимов работы.

  • Нормальный режим предполагает пересылку абоненту, присоединенному к порту, тольк о пакетов, адресованных лично ему.


  • Мониторный режим предполагает пересылку абоненту, присоединенному к порту, всех пакетов, приходящих на концентратор. Этот режим позволяет одному из абонентов контролировать работу всей сети в целом (выполнять функцию мониторинга).




  • Метод доступа к сети lOOVG- AnyLAN довольно типичен для сетей с топологией «звезда» и состоит в следующем.

    Каждый желающий передавать абонент посылает концентратору свой запрос на передачу. Концентратор циклически прослушивает всех абонентов по очереди и дает право передачи абоненту, следующему по порядку за тем, который закончил передачу. То есть величина времени доступа гарантирована. Но этот простейший алгоритм усложнен в сети lOOVG-AnyLAN, так как запросы могут иметь два уровня приоритета:

  • нормальный уровень приоритета используется для обычных приложений;


  • высокий уровень приоритета используется для приложений, требующих быстрого обслуживания.


  • Запросы с высоким уровнем приоритета обслуживаются раньше, чем запросы с нормальным приоритетом. Если приходит запрос высокого приоритета, то нормальный порядок обслуживания прерывается, и после окончания приема текущего пакета обслуживается запрос высокого приоритета. Если таких высокоприоритетных запросов несколько, то возврат к нормальной процедуре обслуживания происходит только после полной обработки всех этих запросов. При этом концентратор следит за тем, что-

    бы не была превышена установленная величина гарантированного времени доступа. Если высокоприоритетных запросов слишком много, то запросы с нормальным приоритетом автоматически переводятся им в ранг высокоприоритетных. Таким образом, даже низкоприоритетные запросы не будут ждать своей очереди слишком долго.

    Концентраторы более низких уровней также анализируют запросы абонентов, присоединенных к ним, и в случае необходимости пересылают их запросы к концентратору более высокого уровня. За один раз концентратор более низкого уровня может передать концентратору более высокого уровня не один пакет (как обычный абонент), а столько пакетов, сколько абонентов присоединено к нему.

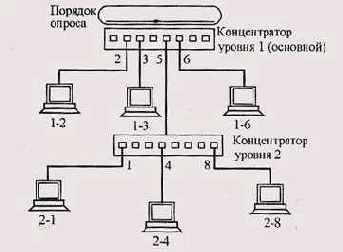

    Рис. 5.19. Порядок обслуживания запросов абонентов на различных уровнях сети

    Так, для примера на рис. 5.19 в случае одновременного возникновения заявок на передачу у всех абонентов (компьютеров) порядок обслуживания будет такой: компьютер 1~2, затем 1-3, потом 2-1, 2-4, 2-8, и далее 1~6.


    Однако так будет только при одинаковом (нормальном) приоритете всех запросов. Если же, например, от компьютеров 1-2, 2-4 и 2-8 поступят высокоприоритетные запросы, то порядок обслуживания будет таким: 1-2,2-4,2-8,1-3,2-1,1-6.

    Помимо собственно передачи пакетов и пересылки запросов на передачу, в сети применяется также специальная процедура подготовки к связи (Link Training), во время которой концентратор и абоненты обмениваются между собой управляющими пакетами. При этом проверяется правильность присоединения линий связи и их исправность. Одновременно концентратор получает информацию об особенностях абонентов, подклю-

    ченных к нему, об их назначении и их сетевых адресах. Запускается данная процедура самим абонентом при включении питания или после подключения к концентратору, а также автоматически при большом уровне ошибок.

    Интересно решена в сети lOOVG-AnyLAN проблема кодирования передаваемых данных.

    Вся передаваемая информация проходит следующие этапы обработки.

  • Разделение на квинтеты (группы по 5 бит).


  • Перемешивание, скремблирование (scrambling) полученных квинтетов.


  • Кодирование квинтетов специальным кодом 5В6В (этот код обеспечивает в выходной последовательности не более трех единиц или нулей подряд, что используется для детектирования ошибок).


  • Добавление начального и конечного разделителей кадра.


  • Сформированные таким образом кадры передаются в 4 линии передачи (при использовании счетверенной витой пары). При сдвоенной витой паре и оптоволоконном кабеле применяется временное мультиплексирование информации в каналах.

    В результате этих действий достигается рандомизация сигналов, то есть выравнивание количества передаваемых единиц и нулей, снижение взаимовлияния кабелей друг на друга и самосинхронизация передаваемых сигналов без удвоения требуемой полосы пропускания, как в случае кода Манчестер-П.

    В случае использования счетверенной витой пары передача по каждой из четырех витых пар производится со скоростью 30 Мбит/с (рис. 5.20). Суммарная скорость передачи составляет 120 Мбит/с.


    Однако полезная информация вследствие использования кода 5В6В передается при этом всего лишь со скоростью 100 Мбит/с. Таким образом, пропускная способность кабеля должна быть не менее 15 МГц. Этому требованию удовлетворяет кабель с витыми парами категории 3.

    В сети 100 VG-AnyLAN предусмотрены два режима обмена: полудуплексный и полнодуплексный.

  • При полудуплексном обмене все четыре витые пары используются для передачи одновременно в одном направлении (от абонента к концентратору или наоборот). Он используется для передачи пакетов.


  • При полнодуплексном обмене две витые пары передают в одном направлении, а две другие - в другом направлении. Он используется для передачи управляющих сигналов.




  • Рис. 5.20. Кодирование информации в сети 100VG-AnyLAN

    Для управления используются два тональных сигнала. Первый из них представляет собой последовательность из 16 логических единиц и 16 логических нулей, следующих со скоростью 30 Мбит/с (в результате частота сигнала получается равной 0,9375 МГц). Второй тональный сигнал имеет вдвое большую частоту (1,875 МГц) и образуется чередованием восьми логических единиц и восьми логических нулей. Все управление сетью осуществляется комбинацией этих двух тональных сигналов.

    Табл. 5.2. Расшифровка комбинаций управляющих тональных сигналов

    Передаваемые сигналы Расшифровка абонентом Расшифровка концентратором
    1 - 1 Нет информации для передачи Нет информации для передачи
    1 -2 Концентратор принимает пакет Запрос нормального приоритета
    2- 1 Зарезервировано Высокоприоритетный запрос
    2-2 Запрос процедуры подготовки к связи Запрос процедуры подготовки к связи
    В таблице 5.2 приведена расшифровка различных комбинаций этих сигналов, передаваемых абоненту и концентратору. Когда ни у абонента, ни у концентратора нет информации для передачи, оба они посылают по обеим линиям первый тоновый сигнал (1~1). Если принимаемый концентратором пакет может быть адресован данному абоненту, ему посылается комбинация сигналов 1-2. При этом абонент должен прекратить передачу управляющих сигналов концентратору и освободить эти две линии связи для пересылки информационных пакетов. Такая же комбинация (1 - 2), полученная концентратором, означает запрос на передачу пакета с нормальным приоритетом. Запрос на передачу пакета с высоким приоритетом передается комбинацией 2—1. Наконец, комбинация 2-2 сообщает как абоненту, так и концентратору о необходимости перейти к процедуре подготовки к связи.

    Таким образом, сеть lOOVG-AnyLAN представляет собой довольно доступное решение для увеличения скорости передачи до 100 Мбит/с. Однако она не обладает полной совместимостью ни с одной из стандартных сетей, поэтому ее дальнейшая судьба проблематична. К тому же, в отличие от сети FDDI, она не имеет никаких рекордных параметров.
